建筑门窗幕墙的多材质组合给检测工作带来了复杂挑战，需从材料兼容性、结构平稳性、性能协同性三个核心维度制定应对策略。以下是具体解决方案：

一、前期：明确多材质组合的“兼容性边界”

多材质检测的一步是识别材质特性差异，避免“单一材质标准套用”：

建立材质数据库：梳理组合中每种材质的物理化学属性。例如：

铝（热膨胀系数~23×10⁻⁶/℃）与木材（~3×10⁻⁶/℃，且受湿度影响）组合时，需着重关注温度/湿度变化下的变形差；

玻璃与金属框架的粘结，需确认硅酮胶与两种材质的相容性（如是否发生化学反应导致粘结失效）。

预判风险点：通过有限元分析（FEA）模拟不同工况下各材质的应力分布，识别潜在薄弱点（如异质界面、紧固件连接处）。

二、检测方案：针对多材质特性定制“分-合-联”检测流程

1. 分材质独立检测：先验证单一材质的合规性

即使组合使用，每种材质仍需满足自身标准：

金属框架（铝、钢）：检测抗拉强度、耐盐雾腐蚀（GB/T 10125）、涂层厚度（GB/T 4956）；

非金属材质（木材、塑料、复合材料）：检测含水率（木材）、耐候性（UV老化，GB/T 14522）、燃烧性能（GB 8624）；

玻璃：检测可见光透射比（GB/T 2680）、抗冲击性（GB 15763.2）。

2. 界面与连接节点专项检测：核心风险点

多材质组合的主要失效往往发生在异质界面或连接部位，需着重检测：

粘结界面：硅酮结构胶与不同材质的相容性（GB 16776）、粘结强度（拉伸/剪切试验，GB/T 7124）；对隐框幕墙，需做“拉拔试验”（模拟风荷载下玻璃与框架的粘结失效）；

机械连接节点：螺栓/铆钉的抗剪强度（GB/T 3098）、不同材质接触面的电化学腐蚀风险（如铝与钢直接接触时，需检测绝缘垫片的有效性）；

变形协调性：温度循环试验（-40℃~80℃，GB/T 15227）中，观察异质界面的开裂、脱胶——例如铝木复合门窗的木材与铝框连接处，是否因热胀冷缩差异出现缝隙。

3. 整体性能协同检测：验证组合后的系统功能

多材质组合需满足门窗幕墙的整体性能要求（GB/T 7106《建筑外门窗气密、水密、抗风压性能分级及检测方法》、JGJ 102《玻璃幕墙工程技术规范》）：

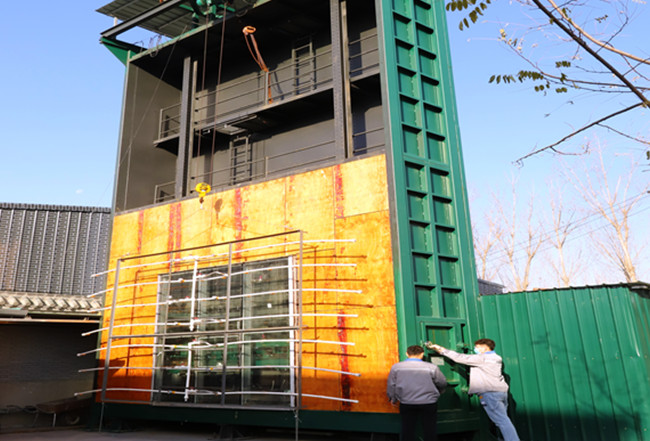

气密/水密/抗风压性能：检测组合后的整体密封性——例如玻璃与铝框的密封胶条（三元乙丙橡胶）与铝、玻璃的贴合度，是否存在因材质硬度差异导致的密封失效；

热工性能：检测传热系数（K值，GB/T 8484）——不同材质的导热系数差异（如铝K≈237 W/(m·K)，木材K≈0.15 W/(m·K)）会显著影响整体保温性，需通过热箱法验证组合后的K值是否符合设计要求；

隔声性能：多材质组合的隔声量（GB/T 8485）需考虑材质密度差异（如铝+中空玻璃的隔声协同性，避免因声桥效应降低隔声效果）。

三、关键技术：解决“差异性能”的干扰

1. 热膨胀差异的应对

检测中模拟恶劣温度工况（-30℃~60℃），测量各材质的变形量，验证连接节点的“伸缩补偿能力”——例如铝木复合门窗的铝框与木材之间是否预留了足够的热胀间隙（通常≥5mm），或采用弹性连接材料（如氯丁橡胶垫）缓冲变形；

对玻璃幕墙，检测“温度变化下玻璃与框架的相对位移”，避免玻璃因挤压破裂（如明框幕墙的玻璃与框架间的间隙≥10mm，且填充弹性垫块）。

2. 电化学腐蚀的应对

异种金属接触（如铝框架+钢连接件）易引发电化学腐蚀，检测时需：

验证绝缘措施：检查连接处是否采用绝缘垫片（如尼龙、聚四氟乙烯），并做盐雾试验+电化学阻抗谱（EIS），评估腐蚀速率；

模拟潮湿环境（GB/T 4201）：在湿度95%环境下放置1000h，观察接触面是否出现锈蚀、氧化层。

四、标准与工具：适配多材质的检测依据

常用标准整合：

整体性能：GB/T 7106（门窗）、JGJ 102（幕墙）、GB 50009（建筑结构荷载规范）；

材质与界面：GB 16776（硅酮结构胶）、GB/T 10125（盐雾试验）、GB/T 7124（胶粘剂拉伸剪切强度）；

针对复合材质：GB/T 29737（建筑用节能门窗 铝木复合门窗）、JG/T 173（集成型铝合金门窗）。

五、报告与风险预警：明确“多材质组合”的责任边界

检测报告需单独标注多材质组合的特有风险，例如：

“铝木复合门窗的木材含水率需控制在12%~18%（GB/T 29737），否则铝框与木材的连接可能因木材干缩湿胀失效”；

“玻璃与铝框的硅酮胶与木材界面未做相容性试验，建议补做GB 16776规定的粘结性检测”。

同时，建议建立长期监测机制——对投入使用后的多材质幕墙，定期（每年）检查异质界面的密封性、连接节点的腐蚀情况，通过无人机+红外热像仪实现无损巡查。
